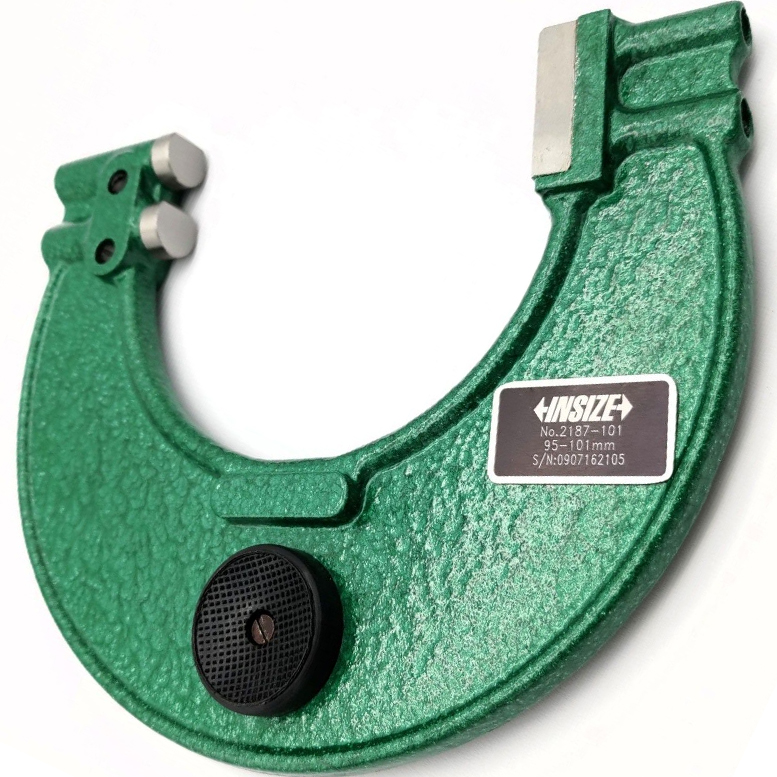

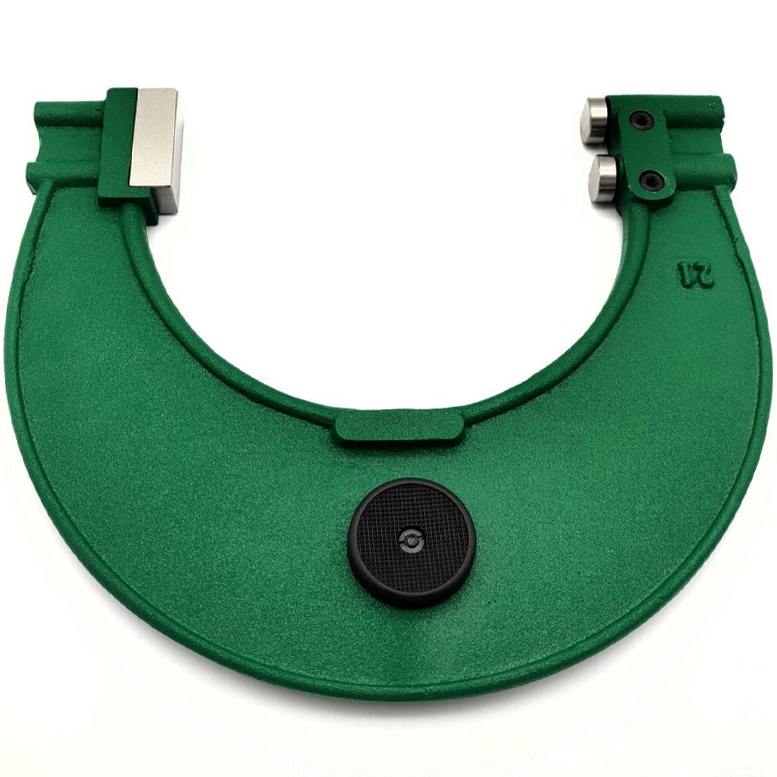

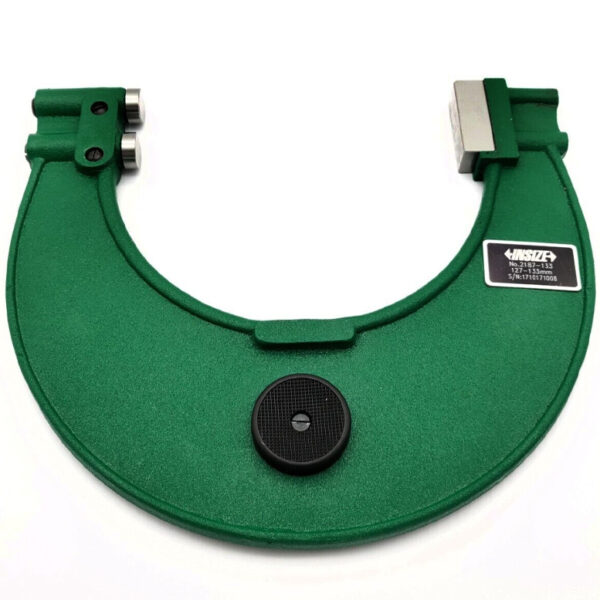

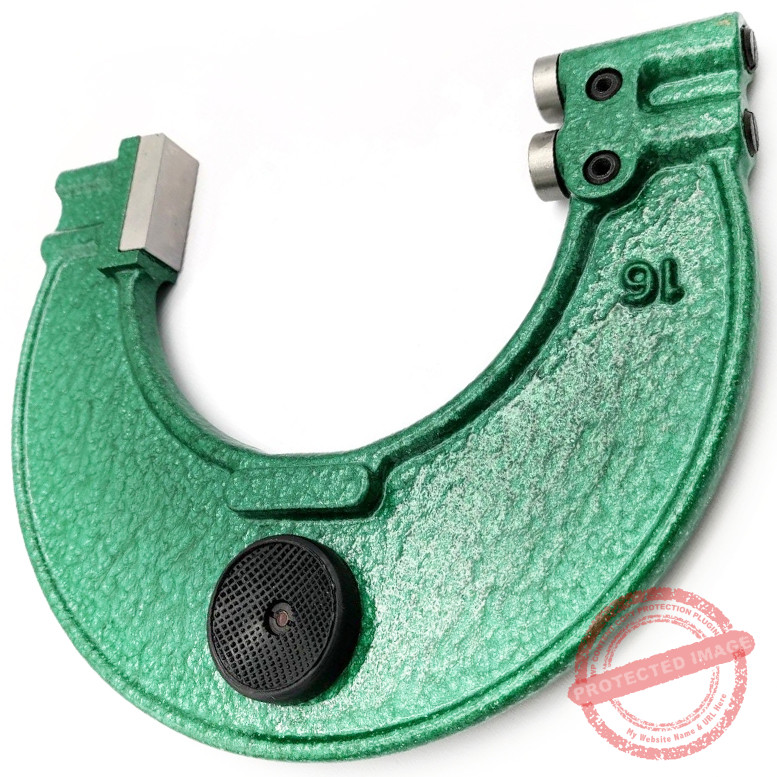

INSIZE 2187 Adjustable Snap Gage Series (Go/No Go Gauge) Range; ≤⌀6mm – ≤⌀300mm

INSIZE 2187 Adjustable Snap Gage Series (Go/No Go Gauge) Range; ≤⌀6mm - ≤⌀300mm
INSIZE 2187 Adjustable Snap Gage Series (Go/No Go Gauge) Range; ≤⌀6mm - ≤⌀300mm - Image 2
INSIZE 2187 Adjustable Snap Gage Series (Go/No Go Gauge) Range; ≤⌀6mm - ≤⌀300mm - Image 3
INSIZE 2187 Adjustable Snap Gage Series (Go/No Go Gauge) Range; ≤⌀6mm - ≤⌀300mm - Image 4
INSIZE 2187 Adjustable Snap Gage Series (Go/No Go Gauge) Range; ≤⌀6mm - ≤⌀300mm - Image 5
INSIZE 2187 Adjustable Snap Gage Series (Go/No Go Gauge) Range; ≤⌀6mm - ≤⌀300mm - Image 6
INSIZE 2187 Adjustable Snap Gage Series (Go/No Go Gauge) Range; ≤⌀6mm - ≤⌀300mm - Image 7

Kisaran harga mulai dari:

Rp6.600.000

Info selengkapnya:

[email protected]

Add to quote

INSIZE 2187 Adjustable Snap Gage Series ini merupakan alat pengecekan toleransi dimensi eksternal pada gear, sekrup, fastener maupun pemasangan langsung pada jig multigauging yang diimprovisasi.

Tersedia dalam rentang ⌀6mm hingga rentang ⌀300mm, ada 35 model INSIZE 2187 Adjustable Snap Gage yang bisa anda beli. Frame INSIZE 2187 Adjustable Snap Gage terbuat dari material Alloy Steel sedangkan body berlapis enamel agar tahan korosi.

INSIZE 2187 Adjustable Snap Gage ini jauh lebih praktis daripada micrometer biasa karena menerapkan metode uji 3 titik mirip dengan limit gauge namun ada penyetelan mata anvil untuk mencapai diameter center.

Anda bisa ukur dengan akurasi +/-1μm (Akurasi standar DIN 863 mirip dengan Micrometer) dan proses uji komparasi INSIZE 2187 Adjustable Snap Gage hanya membutuhkan standar Blok gauge untuk setel atur lebar bukaan pengukuran.

Hand tool INSIZE 2187 Adjustable Snap Gage Series ini memiliki fitur ebonit di bagian lengan bawah agar kuat dijepit di stand micrometer. Anda bisa juga beli INSIZE 2187 Adjustable Snap Gage Series dengan stand micrometer model jepit seperti INSIZE 6300.

Harap diperhatikan bahwa alat ukur INSIZE 2187 Adjustable Snap Gage Series ini memiliki daya tahan air sesuai dengan IP54. Harga yang tertera disini merupakan referensi untuk INSIZE 2187-200.

Fitur INSIZE Dial Snap Gage 3334 Series:

  • Digunakan sebagai Go / no-go gage dengan menetapkan batas atas dan bawah diameter silinder dan poros. Anvil retracting stroke: 3mm. Tensi kekuatan jepit: 5-10N.

  • Tersedia 35 model tergantung rentang ukur hingga 300mm

  • Digunakan sebagai Go / no-go gage dengan menetapkan batas atas dan bawah

  • Kerataan landasan mata ukur anvil: 1.5μm

  • Paralelisme antara tip dan landasan anvil: rentang 0-32mm= 3μm, rentang 32-89mm= 4μm, rentang 89-300mm= 5μm (Kisaran 1.26-3.50 “: 157μin, kisaran 3.50-11.81”: 197μin)

  • Mata ukur anvil berbahan Steel dan mekanisme sekrup presisi dengan body dilapis coating enamel.

  • Berat net dari gauge ini per unit (rentang 300mm): 1,2kg, bingkai mekanis dari baja tool steel.

  • Disertakan termasuk Sertifikat Inspeksi Pabrikan yang dapat dilacak ke DKD Jerman atau NIST tergantung stok.

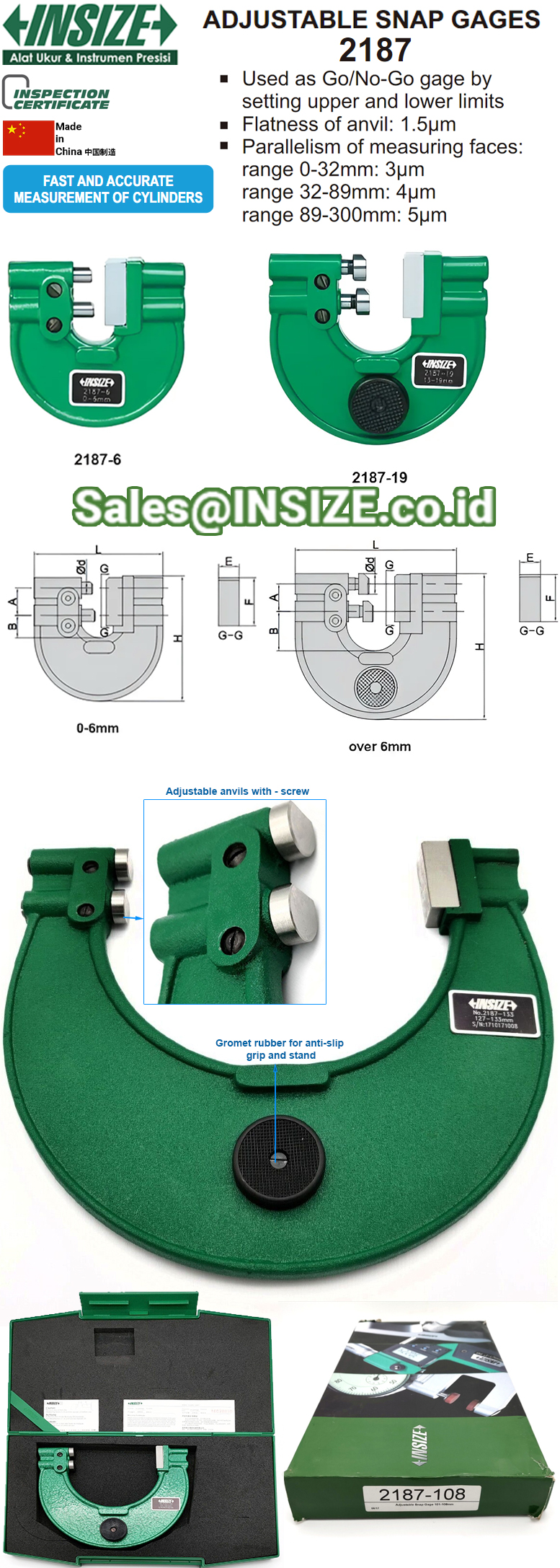

Technical guide for INSIZE 2187 Adjustable Snap Gage Series (Go/No Go Gauge) Range; ≤⌀6mm – ≤⌀300mm;

INSIZE 2187 Adjustable Snap Gage Series ini merupakan alat ukur untuk pengecekan toleransi dimensi eksternal pada gear, sekrup, fastener maupun pemasangan langsung pada jig multigauging yang diimprovisasi.

Order guide for INSIZE 2187 Adjustable Snap Gage Series (Go/No Go Gauge) Range; ≤⌀6mm – ≤⌀114mm;

Product Code Range L A B E F H 0d ■
2187-6 0-6mm 74 15 17.5 12.2 27.2 71.5 7
2187-13 6-13mm 85 15 26 12.2 27.2 79.5 12.3
2187-19 13-19mm 93 15 27 12.2 27.2 83 12.3
2187-25 19-25mm 100 15 33.5 12.2 27.2 89.5 12.3
2187-32 25-32mm 111 18 38.5 15.2 35.2 104 15.3
2187-38 32-38mm 117 18 41.5 15.2 35.2 105 15.3
2187-44 38-44mm 123 18 44.5 15.2 35.2 109 15.3
2187-51 44-51 mm 130 18 48 15.2 35.2 117 15.3
2187-57 51-57mm 136 18 45 15.2 35.2 119 15.3
2187-63 57-63mm 143 18 50 15.2 35.2 122 15.3
2187-70 63-70mm 156 20 58 15.2 35.2 132 15.3
2187-76 70-76mm 163 20 60.5 15.2 35.2 137 15.3
2187-82 76-82mm 169 20 64.5 15.2 35.2 140 15.3
2187-89 82-89mm 175 20 66.5 15.2 35.2 146 15.3
2187-95 89-95mm 181 20 69.5 15.2 35.2 149 15.3
2187-101 95-101 mm 188 20 70 15.2 35.2 154 15.3
2187-108 101-108mm 198 24 79 15.2 39.2 166 15.3
2187-114 108-114mm 204 24 81 15.2 39.2 172 15.3



Order guide for INSIZE 2187 Adjustable Snap Gage Series (Go/No Go Gauge) Range; ≤⌀120mm – ≤⌀300mm;

Product Code Range L A B E F H 0d
2187-120 114-120mm 210 24 86 15.2 39.2 179 15.3
2187-127 120-127mm 217 24 89.5 15.2 39.2 186 15.3
2187-133 127-133mm 223 24 92.5 15.2 39.2 192 15.3
2187-139 133-139mm 229 24 95.5 15.2 39.2 197 15.3
2187-146 139-146mm 235 24 98.5 15.2 39.2 201 15.3
2187-152 146-152mm 242 24 102 15.2 39.2 205 15.3
2187-163 152-163mm 273 21.4 106.7 18.2 39.2 211 18.3
2187-175 163-175mm 273 21.4 106.7 18.2 39.2 211 18.3
2187-188 175-188mm 298.5 21.4 119.7 18.2 39.2 227 18.3
2187-200 188-200mm 298.5 21.4 119.7 18.2 39.2 227 18.3
2187-213 200-213mm 324 21.4 131.7 18.2 39.2 242 18.3
2187-225 213-225mm 324 21.4 131.7 18.2 39.2 242 18.3
2187-238 225-238mm 349.5 21.4 144.7 18.2 39.2 250 18.3
2187-250 238-250mm 349.5 21.4 149 18.2 39.2 250 18.3
2187-263 250-263mm 375.5 21.4 157.7 18.2 39.2 278 18.3
2187-275 263-275mm 375.5 21.4 157.7 18.2 39.2 278 18.3
2187-288 275-288mm 400 21.4 170.7 18.2 39.2 291 18.3
2187-300 288-300mm 400 21.4 170.7 18.2 39.2 291 18.3
