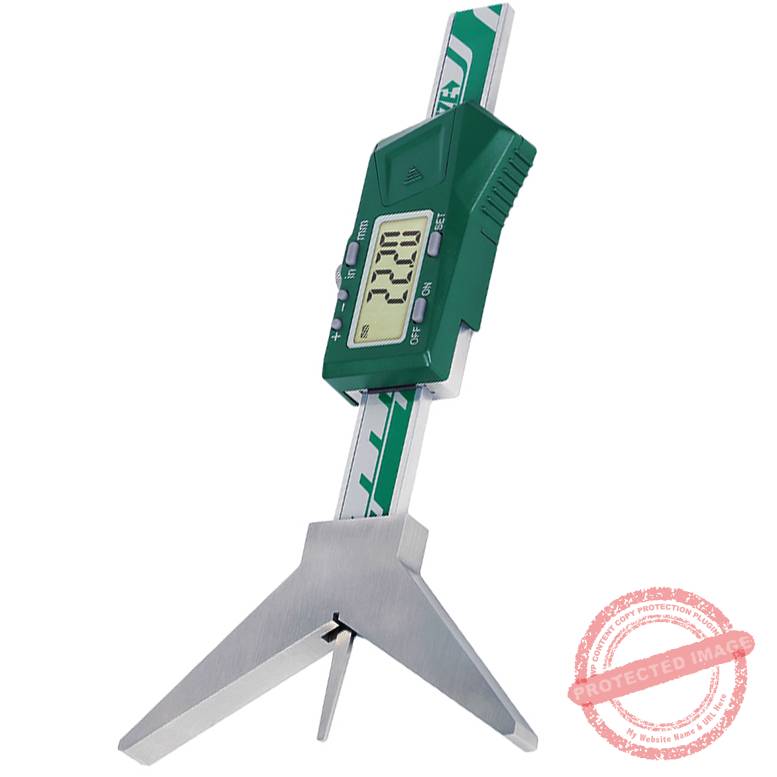

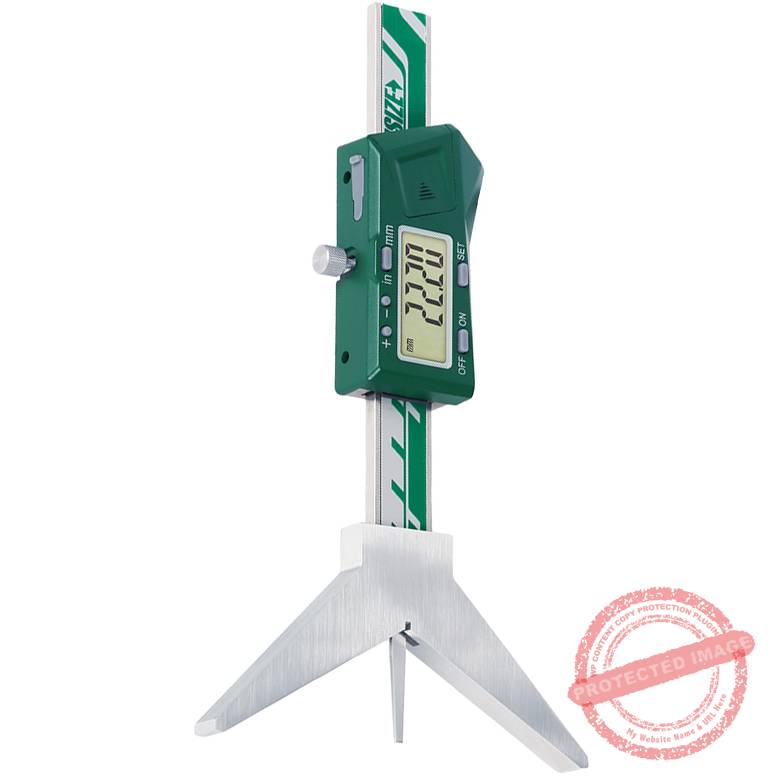

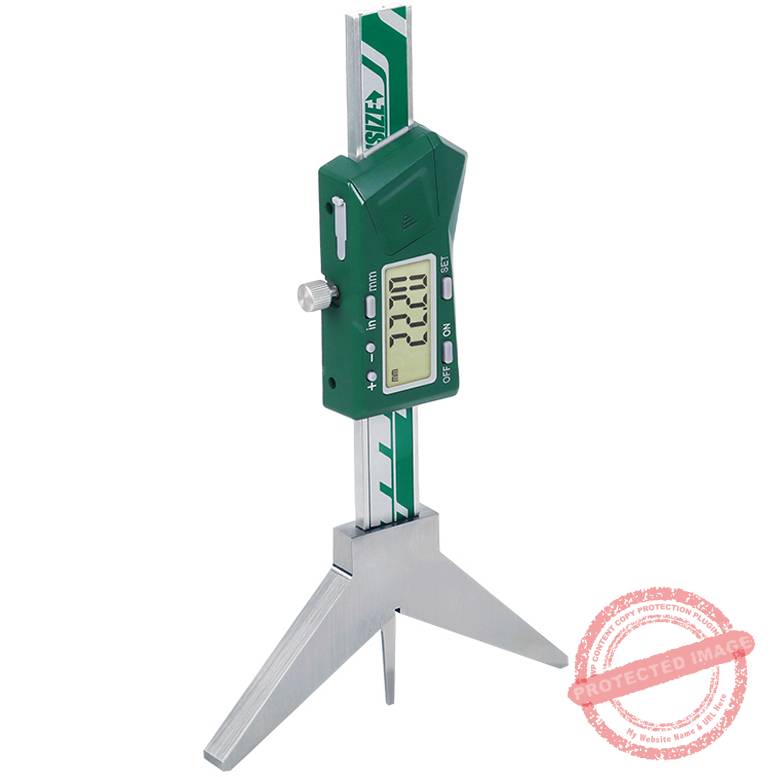

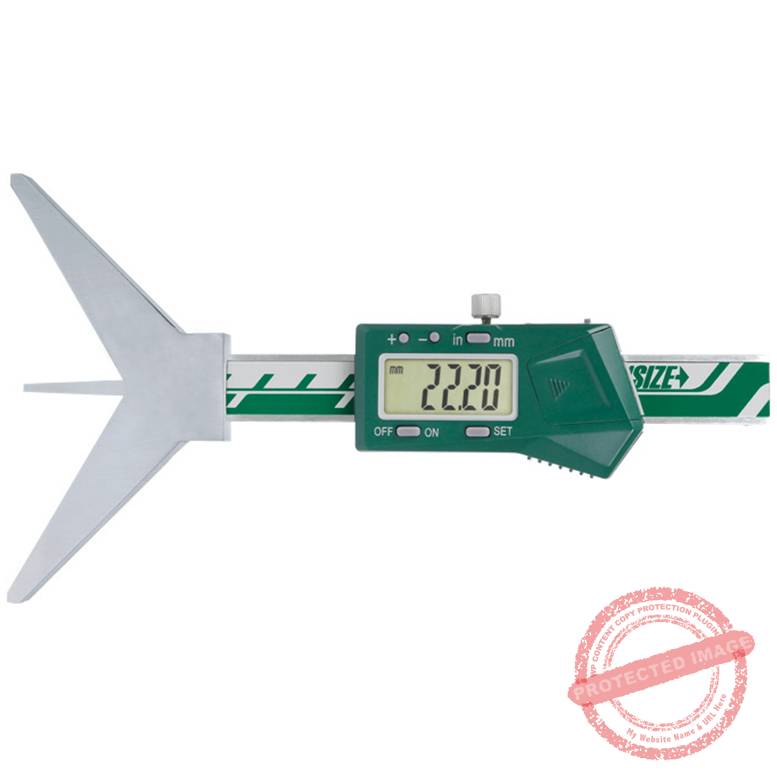

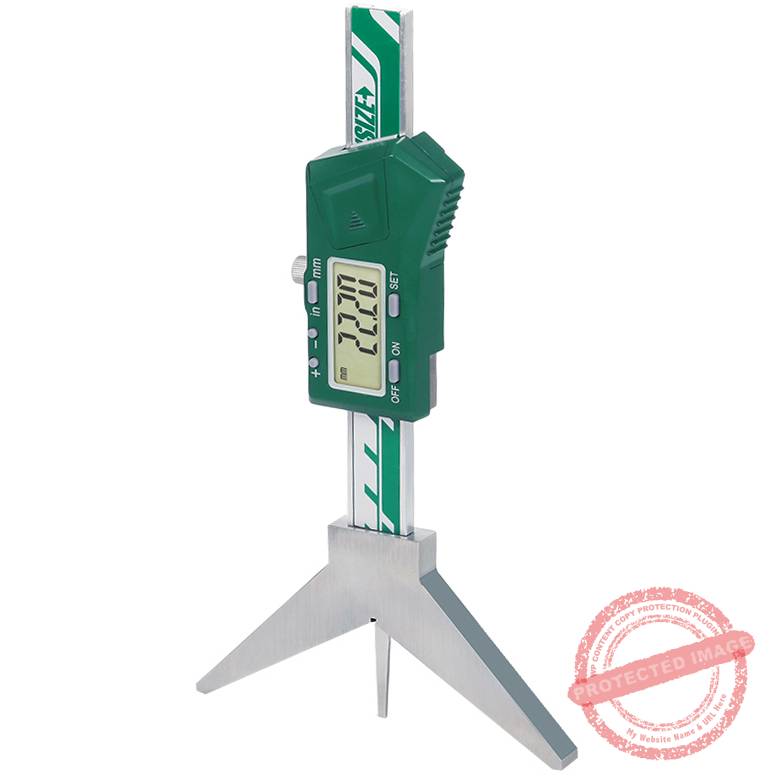

INSIZE 1544 Digital Keyway Depth Gage (V-angle 120°, Resolution 0.01mm) Accuracy 30μm, Range; ≤50mm / ≤2 Inch

INSIZE 1544 Digital Keyway Depth Gage  menawarkan alat ukur dimensi jarak kedalaman dalam ceruk Keyway lurus, T maupun Dovetail pada benda kerja cembung/cekung yang sesuai dengan prinsip lingkaran berdiameter hingga ≤50mm / ≤2 Inch.

Instrumen INSIZE 1544 Digital Keyway Depth Gage ini memiliki 2 titik ukur, yaitu: 1 titik tumpu kiri-kanan berbentuk sudut V 120°  dan 1 mata ukur sumbu tengah. INSIZE 1544 Digital Keyway Depth Gage bisa digunakan untuk mengukur jari-jari radius yang ada, yang merupakan operasi kritis dalam hal aplikasi seperti pembuatan pola, pemesinan presisi, pembuatan tata letak, dan inspeksi bagian secara akurat. Pengukur radius sangat berguna saat memeriksa alat dan cetakan die cast.

Alat ukur INSIZE 1544 Digital Keyway Depth Gage memiliki alas segitiga sama kaki yang besar untuk pengukuran vertikal atau horizontal yang stabil. Alat ukur kedalaman keyway atau Keyseat INSIZE 1544 ini menggunakan sensor mekanis glass scale. Tampilan digital yang mampu beralih antara satuan metrik (mm) dan imperial (inci) dengan resolusi 0,01 mm / 0,0005″.

INSIZE 1544 Digital Keyway Depth Gage dilengkapi dengan batang pengukur kedalaman bundar (landasan) untuk penyisipan yang tepat ke dalam lubang kecil.Anda bisa ukur kedalaman dalam rentang ≤25.4mm / ≤1 Inch dengan akurasi ±0.03 Radius/mm. Harap perhatikan bahwa INSIZE Digital Keyway Depth Gauge 1544 TIDAK memilki sertifikasi ketahanan air.

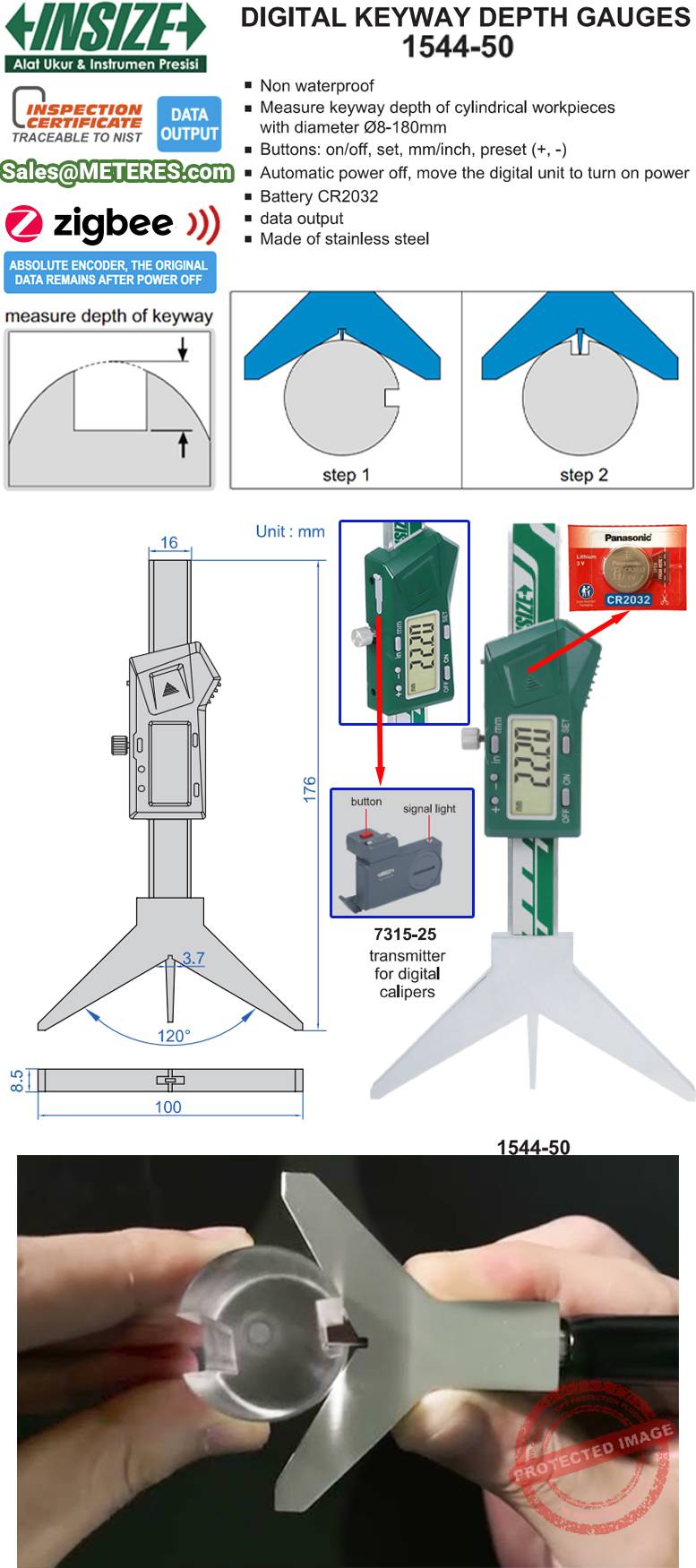

Ada 2 model yang bisa anda beli, 1544-50 yang menggunakan kabel/transmitter tambahan atau 1544-50AWL yang memiliki fitur transmitter built-in. Anda bisa mentransfer nilai ukur via receiver USB wireless 7315-25 yang dijual terpisah. Dengan fasilitas kontrol proses statistik (SPC) di media spreadsheet seperti MS Excel komputer, memungkinkan pengukuran dan inspeksi fabrikasi Anda direkam dengan benar dalam dataset agar laporan inspeksi bisa tersusun rapi.

Fitur INSIZE 1544 Digital Keyway Depth Gage:

• Untuk ukur kedalaman slot dan ceruk keyway, keyslot dan keyrail baik bentuk T-Slot, Dovetail maupun mengukur dimensi linier aplikasi jig ukur maupun kombinasi cek keyseat atau disebut sebagai alur atau saku pada poros, dan alur pasak adalah slot di hub tempat kuncian pada komponen presisi.

• Ukur rentang radius ≤25.4mm / ≤1 Inch V-angle 120°, tampilan resolusi 0.01mm dalam akurasi 30μm.

• Untuk cek material bentuk lingkaran berdiameter 10mm hingga 100mm

• Ukuran body tampilan menggunakan sensor glass scale yang sama dengan kaliper insize 1108

• Fungsi tombol: on/off, hold, inch/mm, s (select jaws), zero, tekan sebentar untuk menyetel nol saat daya menyala, tekan lama untuk mematikan

• Baterai CR2032, mati otomatis pemakaian rutinitas normal bisa tahan 6-8 bulan.

• Aksesoris opsional;

  • Kabel data (7302-40M)
  • Dongle wireless radio antena extension dijual terpisah (Order code; 7315-25)

• Paket Penjualan: Unit set, Kotak Plastik HDPE, 5 Tipe measuring jaw dan sertifikat kalibrasi pabrikan.
