Alat ukur limit gauge INSIZE Thread Plug GO/NOGO Gauge 4131 menawarkan perbandingan presisi yang ekonomis sesuai dengan American Standard ASME/ANSI B1.2. Alat ukur ulir Alat ukur limit gauge INSIZE 4131 dengan American Standard thread plug gauge merupakan alat inspeksi presisi yang digunakan untuk memverifikasi keakuratan ulir internal (seperti mur dan lubang berulir) dengan cepat. Alat ini memastikan diameter ulir, diameter utama, dan bentuk ulir memenuhi persyaratan dimensi yang ketat.

Thread Setting Plug Gage INSIZE 4131 bisa digunakan siapapun untuk memeriksa Diameter Pitch dan Thread Fungsional. Pengukur ulir plug gage ini digunakan untuk memastikan kecocokan ulir kawin bagian fastener tersebut. Pengukur standar Unified Inch ini sudah sesuai sertifikasi ASME B1.2. Setiap unit ulir plug gauge ini bisa digunakan untuk memeriksa ulir fastener atau ulir thread metode uji GO dan NO GO.

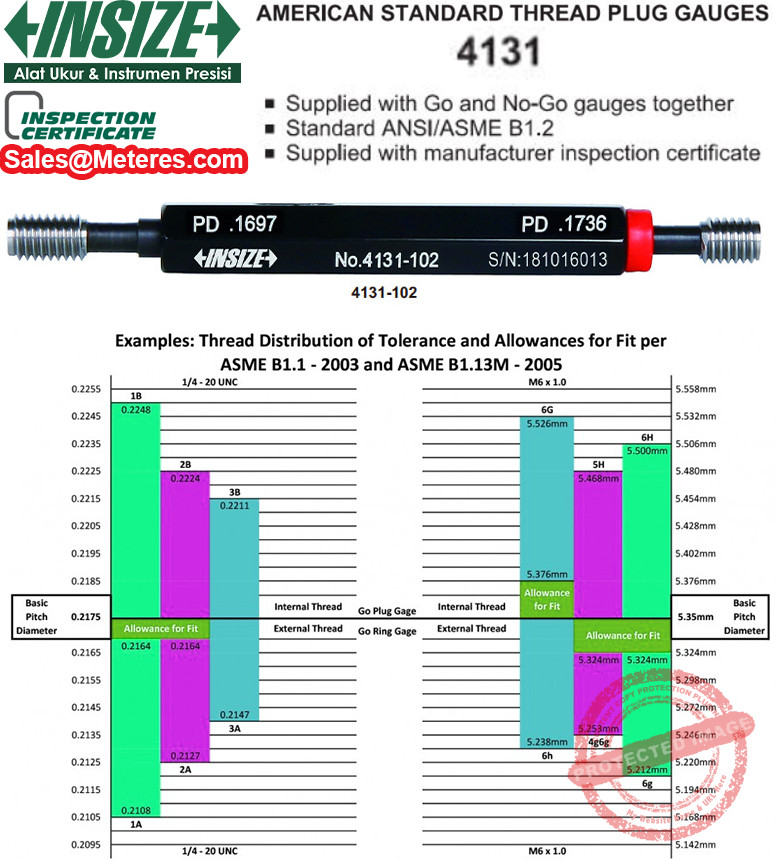

Thread Setting Plug Gage INSIZE 4131 tersedia untuk tipe Kelas 2B dan Kelas 3B yang merupakan klasifikasi standar Ulir Sekrup Inci Terpadu untuk ulir internal (seperti mur atau lubang berulir). Perbedaan utamanya terletak pada tingkat toleransinya: Kelas 2B memiliki ukuran yang lebih longgar dan umum digunakan untuk mengakomodasi lapisan, coating maupun pelumas, sedangkan Kelas 3B memiliki ukuran yang lebih rapat dan presisi tinggi yang digunakan ketika keamanan dan tanpa celah sangat penting.

Harap perhatikan sesuai dengan standar apa yang anda butuhkan sebelum pemesanan karena ada minimum order dan tidak ada penukaran karena faktor kesalahan pemesanan.

Fitur INSIZE 4131 American Standard Thread Plug GO/NOGO Gage, ASME/ANSI B1.2:

  • Standard Amerika ASME/ANSI B1.2 tersedia dari No. 0-80UNF hingga ukuran 4-16UN
  • Setiap limit gauge presisi ini terbuat dari material Alloy steel keras dengan hardness 60-62 HRC, Material: ohms (oil hardened non-shrinking steel)
  • Pilihan Class 2B/Class 3B untuk pembelian per unit, cocok untuk lini kerja QC production dan sebagai alat ukur consumable
  • Ekonomis jika dibeli dalam set 4131-S10 cocok untuk lini kerja QC production dan sebagai alat ukur consumable
  • Dilengkapi dengan sertifikat kalibrasi pabrikan.

Ordering Guide for INSIZE 4131 Thread Plug GO/NOGO Gauge, ASME/ANSI B1.2, Class 2B/3B:

Size ORDER Code
Class 2B Class 3B
No. 0-80UNF 4131-02 4131-02B
No.1-64UNC 4131-11 4131-11B
No. 1-72UNF 4131-12 4131-12B
No. 2-56UNC 4131-21 4131-21B
No. 2-64UNF 4131-22 4131-22B
No.3-48UNC 4131-31 4131 -31B
No. 3-56UNF 4131-32 4131-32B
No.4-40UNC 4131-41 4131-41B
No.4-48UNF 4131-42 4131-42B
No. 5-40UNC 4131-51 4131-51B
No. 5-44UNF 4131-52 4131-52B
No. 6-32UNC 4131-61 4131-61B
No. 6-40UNF 4131-62 4131-62B
No. 8-32UNC 4131-81 4131-81B
No.8-36UNF 4131-82 4131-82B
No. 10-24UNC 4131-101 4131-101B

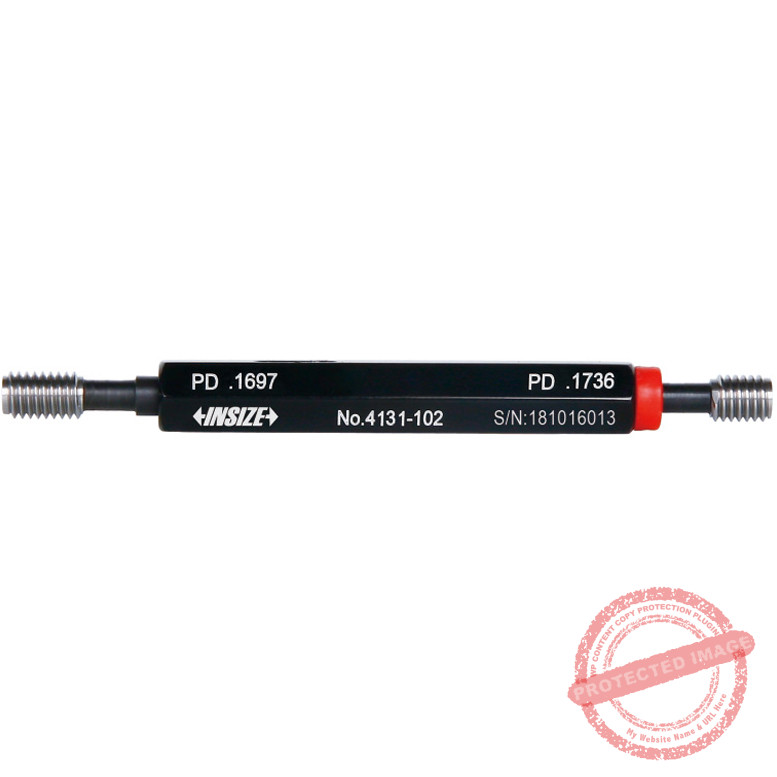

No. 10-32UNF 4131-102 4131-102B
No. 12-24UNC 4131-121 4131-121B
No. 12-28UNF 4131-122 4131-122B
No. 12-32UNEF 4131-123 4131-123B
1/4-20UNC 4131-1B1 4131-1B1B
1/4-28UNF 4131-1B2 4131-1B2B
1/4-32UNEF 4131-1B3 4131-1B3B
1/4-36UNS 4131-1B4 4131-1B4B
5/16-18UNC 4131-5D1 4131-5D1B
5/16-24UNF 4131-5D2 4131-5D2B
5/16-32UNEF 4131-5D3 4131-5D3B
3/8-16UNC 4131-3C1 4131-3C1B
3/8-24UNF 4131-3C2 4131-3C2B
3/8-32UNEF 4131-3C3 4131-3C3B
7/16-14UNC 4131-7D1 4131-7D1B
7/16-20UNF 4131-7D2 4131-7D2B
7/16-28UNEF 4131-7D3 4131-7D3B
1/2-13UNC 4131-1A1 4131-1A1B
1/2-20UNF 4131-1A2 4131-1A2B
1/2-28UNEF 41 31-1A3 4131-1A3B
Size ORDER Code
Class 2B Class 3B
9/16-12UNC 4131-9D1 4131-9D1B
9/16-18UNF 4131-9D2 4131-9D2B
9/16-24UNEF 4131-9D3 4131-9D3B

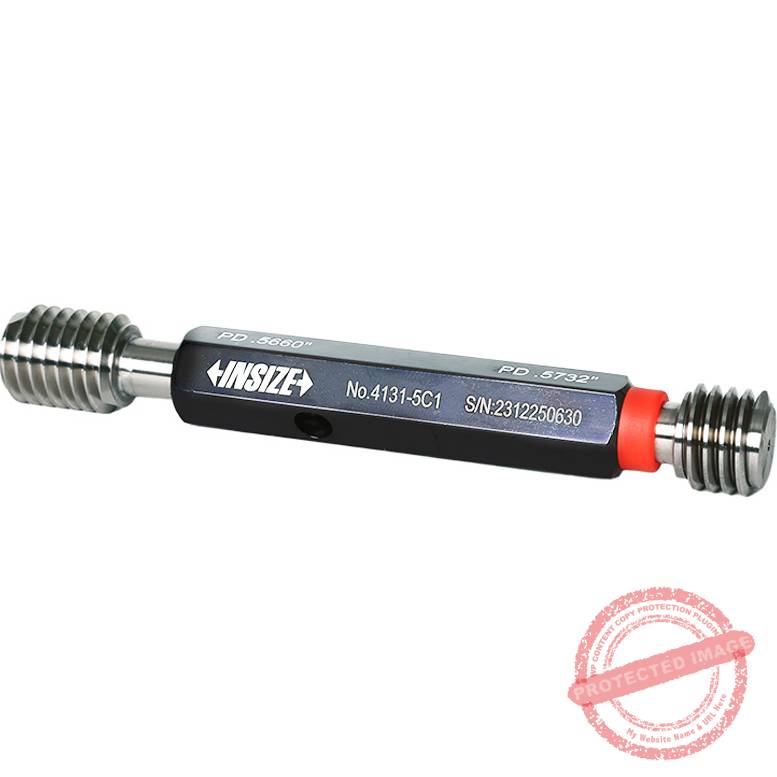

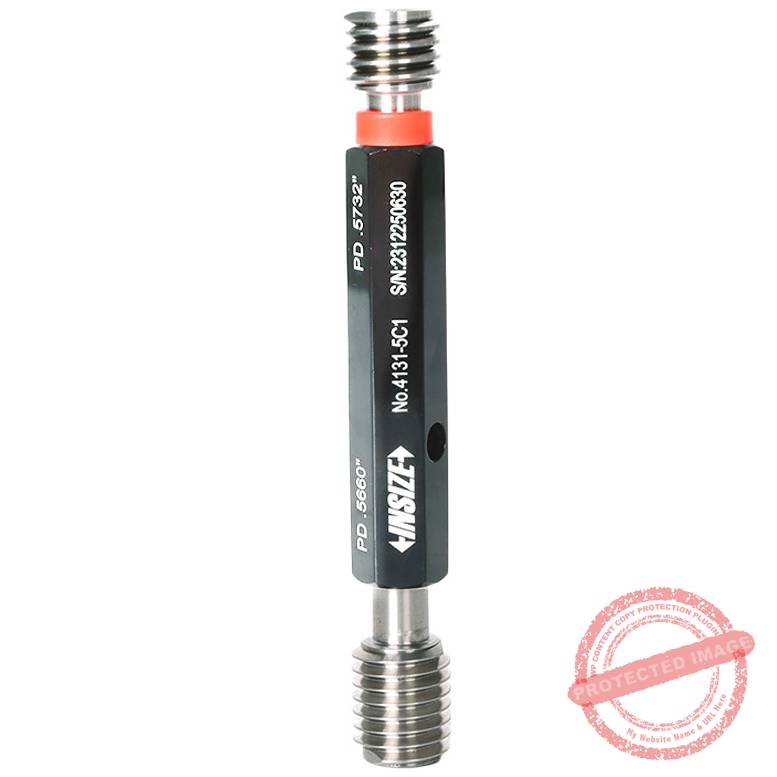

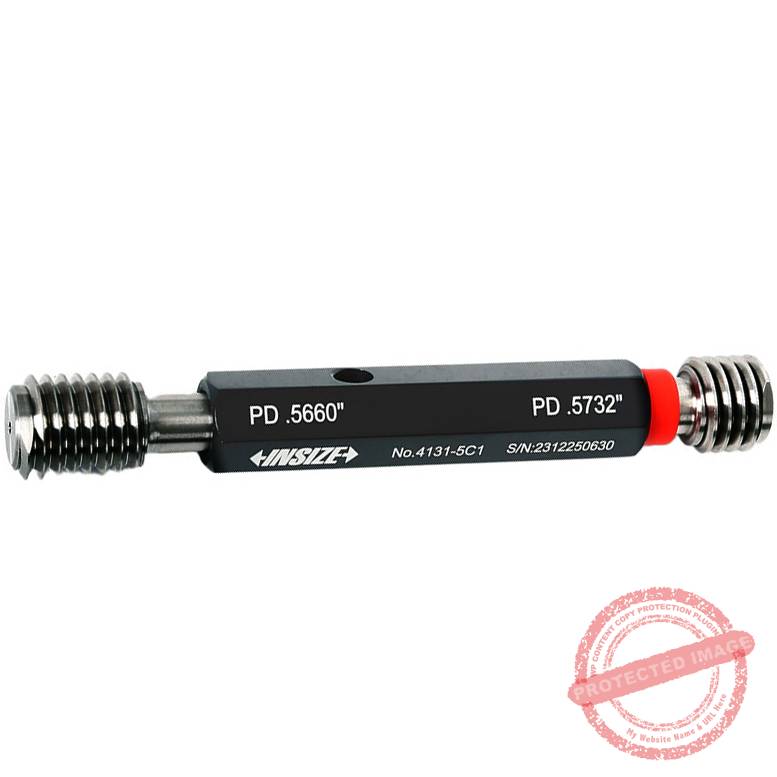

5/8-11 UNO 4131-5C1 4131-5C1B
5/8-18UNF 4131-5C2 4131-5C2B
5/8-24UNEF 4131-5C3 4131-5C3B
1 1/16-16UN 4131-11D516 4131-11D516B
11/16-24UNEF 4131-11D3 4131-11D3B
3/4-1 OUNC 4131-3B1 4131-3B1B
3/4-16UNF 4131-3B2 4131-3B2B
3/4-20UNEF 4131-3B3 4131-3B3B
13/16-16UN 4131-13D516 4131-13D516B
13/16-20UNEF 4131-13D3 4131-13D3B
7/8-9UNC 4131-7C1 4131-7C1B
7/8-14UNF 4131-7C2 4131-7C2B
7/8-16UN 4131-7C516 4131-7C516B
7/8-20UNEF 4131-7C3 4131-7C3B
15/16-20UNEF 4131-15D3 4131-15D3B
1-8UNC 4131-2A1 4131-2A1B
1-12UNF 4131-2A2 4131-2A2B
1-14UNS 4131-2A514 4131-2A514B
1-16UN 4131-2A516 4131-2A516B
1-20UNEF 4131-2A3 4131-2A3B
1-32UN 4131-2A532 4131-2A532B
1 4131-1E512 4131-1E512B
1 1/16-18UNEF 4131-1E3 4131-1E3B
1 1/16-16UN 4131-1E516 4131-1E516B
1 1/8-7UNC 4131-1F1 4131-1F1B
1 1/8-8UN 4131-1F58 4131-1F58B
1 1/8-12UNF 4131-1F2 4131-1F2B
1 4131-1F3 4131-1F3B
1 3/16-12UN 4131-3E512 4131-3E512B
1 3/16-16UN 4131-3E516 4131-3E516B
1 4131-3E3 4131-3E3B
1 1/4-7UNC 4131-1G1 4131-1G1B
1 1/4-8UN 4131-1G58 4131-1G58B
Size ORDER Code
Class 2B Class 3B
1 1/4-12UNF 4131-1G2 4131-1G2B
1 1/4-18UNEF 4131-1G3 4131-1G3B
1 5/16-12UN 4131-5E512 4131-5E512B
1 5/16-18UNEF 4131-5E3 4131-5E3B
1 3/8-6UNC 4131-3F1 4131-3F1B
1 3/8-8UN 4131-3F58 4131-3F58B
1 3/8-12UNF 4131-3F2 4131-3F2B
1 3/8-18UNEF 4131-3F3 4131-3F3B
1 7/16-18UNEF 4131-7E3 4131-7E3B
1 1/2-6UNC 4131-1H1 4131-1H1B
1 1/2-8UN 4131-1H58 4131-1H58B
1 1/2-12UNF 4131-1H2 4131-1H2B
1 1/2-18UNEF 4131-1H3 4131-1H3B
1 9/16-18UNEF 4131-9E3 4131-9E3B
1 5/8-8UN 4131-5F58 4131-5F58B
1 5/8-12UN 4131-5F512 4131-5F512B
1 5/8-18UNEF 4131-5F3 4131-5F3B
1 3/4-5UNC 4131-3G1 4131-3G1B
1 3/4-8UN 4131-3G58 4131-3G58B
1 3/4-12UN 4131-3G512 4131-3G512B
1 7/8-12UN 4131-7F512 4131-7F512B
1 7/8-16UN 4131-7F516 4131-7F516B
2-4 1/2UNC 4131-4A1 4131-4A1B
2-8UN 4131-4A58 4131-4A58B
2-12UN 4131-4A512 4131-4A512B
2 1/4-4 1/2UNC 4131-1K1 4131-1K1B
2 1/4-12UN 4131-1K512 4131-1K512B
2 1/4-16UN 4131-1K516 4131-1K516B
2 3/8-12UN 4131-3L512 4131-3L512B
2 3/8-16UN 4131-3L516 4131-3L516B
2 1/2-4UNC 4131-1J1 4131-1J1B
2 1/2-12UN 4131-1J512 4131-1J512B
Size ORDER Code
Class 2B Class 3B
2 1/2-16UN 4131-1J516 4131-1J516B
2 5/8-12UN 4131-5L512 4131-5L512B
2 5/8-16UN 4131-5L516 4131-5L516B
2 3/4-4UNC 4131-3K1 4131-3K1B
2 3/4-12UN 4131-3K512 4131-3K512B
2 3/4-16UN 4131-3K516 4131-3K516B
2 7/8-12UN 4131-7L512 4131-7L512B
2 7/8-16UN 4131-7L516 4131-7L516B
3-4UNC 4131-6A1 4131-6A1B
3-12UN 4131-6A512 4131-6A512B
3-16UN 4131-6A516 4131-6A516B
3 1/8-12UN 4131-1Q512 4131-1Q512B
3 1/8-16UN 4131-1Q516 4131-1Q516B
3 1/4-4UNC 4131-1P54 4131-1P54B
3 1/4-12UN 4131-1P512 4131-1P512B
3 1/4-16UN 4131-1P516 4131-1P516B
3 3/8-12UN 4131-3Q512 4131-3Q512B
3 3/8-16UN 4131-3Q516 4131-3Q516B
3 1/2-4UNC 4131-1N54 4131-1N54B
3 1/2-12UN 4131-1N512 4131-1N512B
3 1/2-16UN 4131-1N516 4131-1N516B
3 5/8-12UN 4131-5Q512 4131-5Q512B
3 5/8-16UN 4131-5Q516 4131-5Q516B
3 3/4-4UNC 4131-3P54 4131-3P54B
3 3/4-12UN 4131-3P512 4131-3P512B
3 3/4-16UN 4131-3P516 4131-3P516B
3 7/8-12UN 4131-7Q512 4131-7Q512B
3 7/8-16UN 4131-7Q516 4131-7Q516B
4-4UNC 4131-8A1 4131-8A1B
4-12UN 4131-8A512 4131-8A512B
4-16UN 4131-8A516 4131-8A516B

Ordering Guide for SET of INSIZE 4131 Thread Plug GO/NOGO Gauge, ASME/ANSI B1.2

Order Code Thread plug gauges included
4131-S10 No. 4-40UNC(4131-41), No. 6-32UNC(4131-61), No. 8-32UNC(4131-81), No. 10-24UNC(4131-101), No. 12-24UNC(4131-121), 1/4-20UNC (4131-1B1), 5/16-18UNC (4131-5D1), 3/8-16UNC (4131-3C1), 7/16-14UNC (4131-7D1), 1/2-13UNC(4131-1A1)
