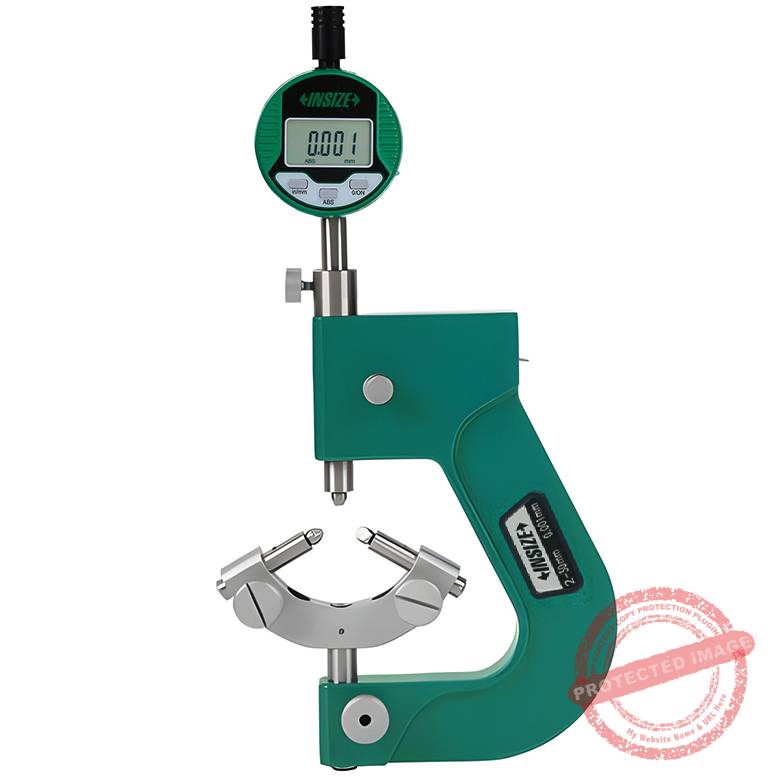

INSIZE 2516 Screw Thread Comparator (3-point Anvil, Res; 0.001mm) Accuracy: ±5μm, Range Ø2mm – ≤Ø70mm

INSIZE 2516 Screw Thread Comparator menawarkan alat ukur dimensi eksternal pada ulir sekrup, ovalitas maupun diameter puncak ulir sekrup pada benda kerja berupa silinder pada rentang Ø2mm – ≤Ø70mm.

Metode uji 3 titik, INSIZE 2516 Screw Thread Comparator memudahkan rutinitas ukur kedalaman dan kecembungan permukaan diameter eksternal pada silinder bisa diukur dengan fitur mistar vernier pada bagian belakang titik anvil test indicator.

Dengan desain ergonomis, INSIZE 2516 Screw Thread Comparator memudahkan pengukuran cepat digunakan daripada roll micrometer maupun kaliper yang hanya memiliki 2 titik ukur. Ujung mata anvil INSIZE Screw Thread Comparator 2516 Series tipe V-tip 3 mm dapat dibongkar pasang sesuai kebutuhan anda. Fitur tuas dibagian kanan memudahkan Anda melakukan pengukuran ketebalan dan diameter benda presisi dengan mekanisme pegas untuk buka tutup rahang ukur

Frame cukup ringan karena terbuat dari material Carbon fiber dan Alloy steel anodized. Tapak kedua sisi anvil didesain dengan dua sudut bulat atau Ball probe anvil.

Anda cukup membutuhkan standar pin gauge maupun block johanson gauge untuk setel atur lebar bukaan pengukuran. Harap diperhatikan bahwa INSIZE 2516 Thread Lead Snap Gauge TIDAK memiliki sertifikat tahan air.

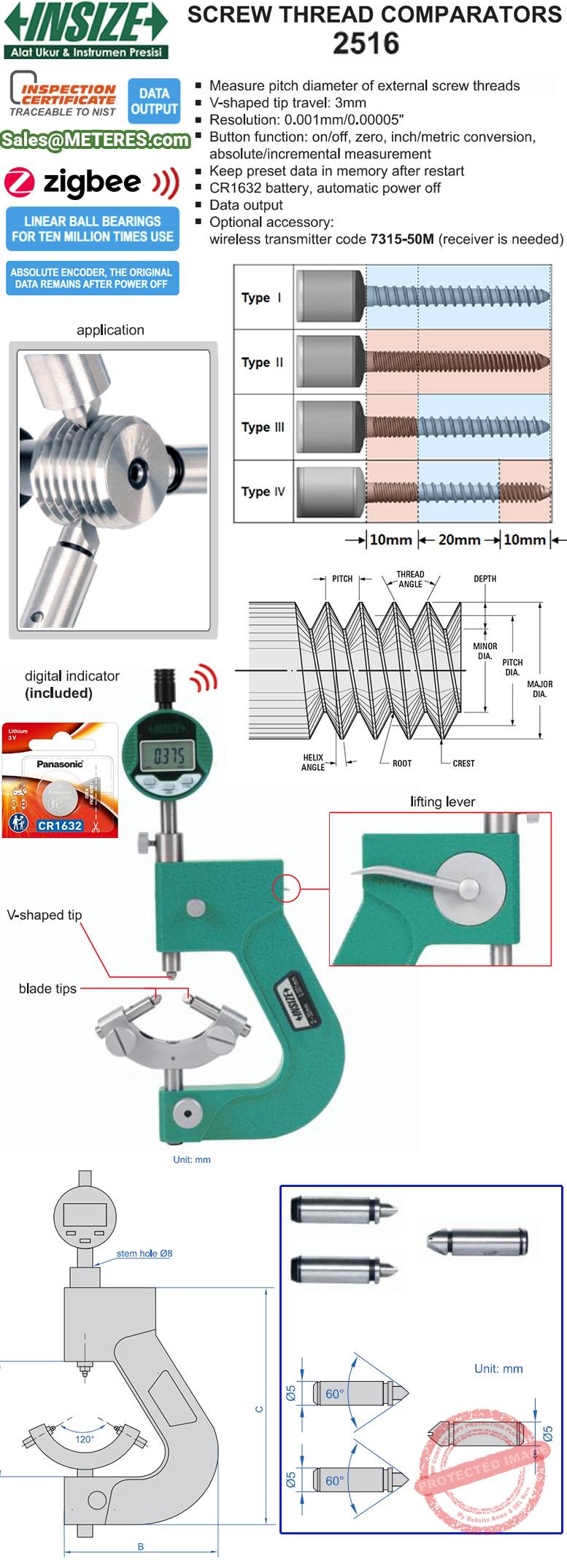

Fitur INSIZE 2516 Screw Thread Comparator (3-point Anvil):

• Digunakan untuk mengukur diameter pitch sekrup dan ulir eksternal material rentang Ø2mm – ≤Ø70mm.

• Cek silinder atau pipa dan tubes dalam mencari kecembungan convexity, kecekungan concavity, keausan batas atas dan bawah diameter silinder dan poros.

• Diameter mata anvil tipe V dapat disesuaikan menurut benda kerja, diameter sekrup trapesium atau ujung bola ulir eksternal ØD=0,5 x pitch P/cos (sudut ulir α/2);

• Anvil retracting stroke: 3mm. Tensi kekuatan jepit: 6-9N.

• Frame rahang terbuat dari material alloy steel

• Mata pengukur anvil dengan tuas angkat dan pengukuran berulang/repeatability: 1μm,

• Untuk pengukuran ketebalan dan diameter benda presisi dengan mekanisme pegas untuk buka tutup rahang ukur

• Disediakan termasuk unit set, kotak koper plastik HDPE dan sertifikat Inspeksi Pabrikan tergantung stok.

• Aksesori opsional dijual terpisah: indikator dial (graduasi 0,01 mm), indikator digital INSIZE 2133-10 (resolusi 0,0001 mm)
