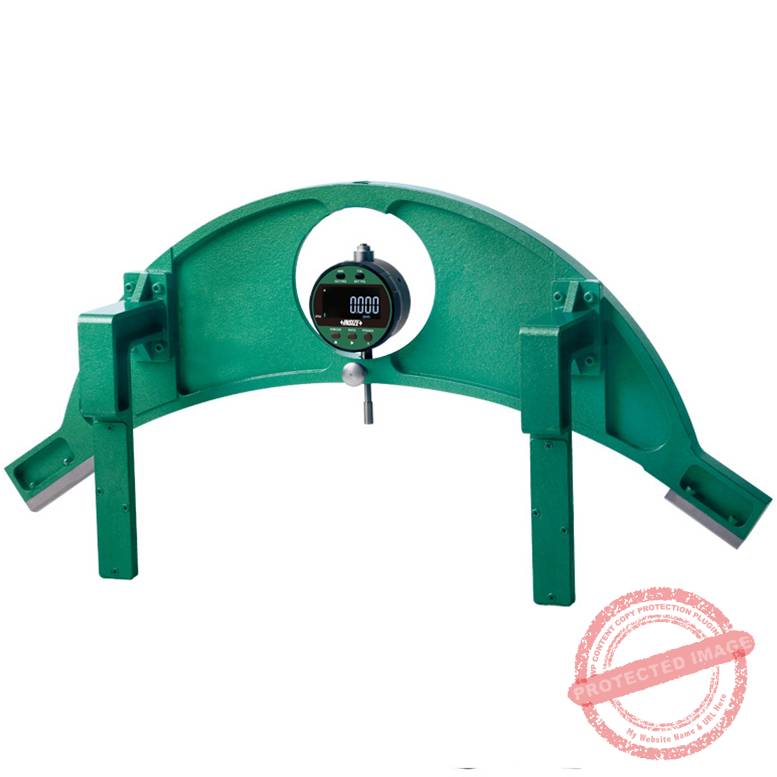

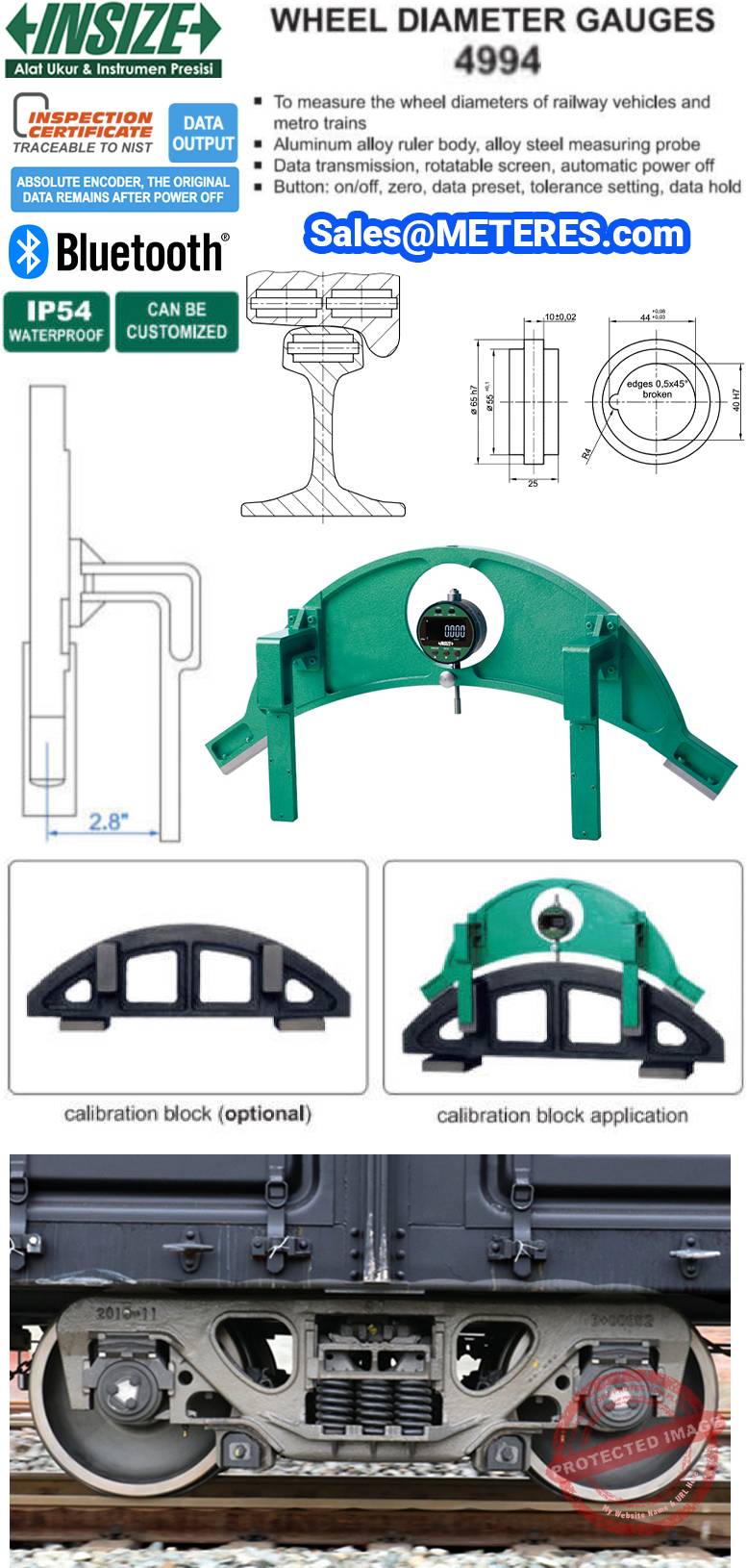

INSIZE 4994 Outside Diameter Wheel Gauge (Rechargeable, Bluetooth Data Out, Resolution: 0.005mm) Range; Ø780mm – Ø1270mm

INSIZE Wheel Outside Diameter Gauge 4994  merupakan alat ukur diameter luar yang bisa digunakan pada roda kastor kereta, silinder pipa, gulungan pelat maupun lembaran roll dengan mekanisme digital indicator gauge. INSIZE Wheel Outside Diameter Gauge 4994 bisa dibeli dengan 6 model dengan rentang ukur variatif Ø780mm – Ø1270mm dengan Resolusi 0.01mm.

INSIZE Wheel Outside Diameter Gauge 4994 menggunakan frame dari Magnesium alloy yang ringan dan tahan dengan fluktuasi pemuaian. Pengukuran roda kereta api melibatkan pemeriksaan parameter geometris penting—seperti diameter, ketebalan pelek, dan profil flensa—untuk memastikan keselamatan dan mencegah anjloknya kereta.

INSIZE Wheel Outside Diameter Gauge 4994 mempermudah pengukuran tanpa perlu melepas rangkaian roda dari kereta. Diukur di sepanjang tapak luar. Diameter tipikal berkisar antara 840 mm hingga 1050 mm untuk lokomotif jalur utama. Tinggi Flensa: Memastikan pelacakan dan belokan yang aman. Nilai standar biasanya berkisar antara 27 mm hingga 32 mm. Ketebalan Flensa: Mengukur keausan pada permukaan lateral roda terhadap rel. Ketebalan normal sekitar 23 mm. Pengukuran ketebalan dan diameter luar material pelat dengan INSIZE Wheel Outside Diameter Gauge 4994 bisa dilakukan dengan mata ukur anvilnya.

Demi keselamatan operasional kereta api, trem, katrol dan beragam benda kerja roda besi, pengecekan berkala dengan INSIZE Wheel Outside Diameter Gauge 4994 menjadi parameter penting yang harus dijaga. Pengukuran roda kereta api melibatkan pemeriksaan parameter geometris penting—seperti diameter, ketebalan pelek, dan profil flensa—untuk memastikan keselamatan dan mencegah anjloknya kereta. Pengukuran ini bisa dilakukan menggunakan INSIZE Wheel Outside Diameter Gauge 4994 atau dengan alternatifnya sistem penglihatan otomatis dengan laser di sisi rel tanpa perlu melepas rangkaian roda dari kereta.

INSIZE Wheel Outside Diameter Gauge 4994 juga bisa digunakan untuk mengukur diameter pipa maupun pengukuran ketebalan dan diameter dari lembaran material roll. Untuk memastikan mata anvil dan mata ukur dial indicator pas berada pas ditengah, pastikan tumpuan menapak sempurna pada material yang akan diukur. Perhatikan juga posisi slide pada unit anvil dan indicator berada pada skala dimensi yang sama jaraknya.

Mata ukur dan dial indikator pada INSIZE Wheel Outside Diameter Gauge 4994 ini bisa dilepas maupun diganti dengan mikrometer merek apapun karena memiliki diameter shaft 8mm. Gaya torsi jepit yang konstan sekitar 10 – 12 Newton. Untuk pengukuran pada material roll, roda gigi dan pipa berukuran besar, diperlukan dua orang teknisi untuk memposisikan alat ukur ini.

Fitur INSIZE Wheel Outside Diameter Gauge 4994  :

• Rentang pengukuran Ø780mm hingga Ø1270mm, Resolusi 0.01mm, akurasi .±4μm hingga ±7μm tergantung ukuran

• Ragam model satuan Metrik bisa ukur secara vertikal seperti ketebalan dan diameter material pelat dilakukan dengan mata ukur anvilnya.

• Sesuaikan daya jepit untuk rentang pengukuran yang berbeda, memiliki tumpuan di rahang bawah dengan 2 pcs elastomer

• Mata ukur anvil Steel dengan bingkai mekanis Magnesium alloy dan komponen rangka utama berlapis enamel

• Komplit dengan kotak kayu penyimpanan dan bisa dibongkar pasang sesuai keperluan

• Gaya pengukuran torsi jepit yang konstan 10 – 12 Newton untuk akurasi yang tinggi.

• Dikirim dengan; unit set, dial indicator resolusi 0,01mm, kotak kayu atau koper aluminium tergantung stok dan sertifikat kalibrasi pabrikan
